LED太阳能路灯安装步骤详细介绍（含图）

作为专业的路灯厂家，恒源照明今天为你讲解如何来安装LED路灯，通过文字结合安装图这种图文并茂的方式来分步骤的解析安装过程，相信读者能以最快的方式学会安装流程，部分步骤适用后期更换LED太阳能路灯的部件。

　　安装步骤：

作为专业的路灯厂家，恒源照明今天为你讲解如何来安装LED路灯，通过文字结合安装图这种图文并茂的方式来分步骤的解析安装过程，相信读者能以最快的方式学会安装流程，部分步骤适用后期更换LED太阳能路灯的部件。

　　安装步骤：

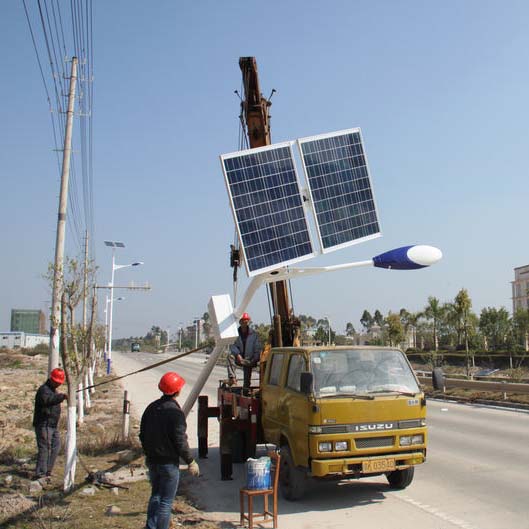

　　步骤1：安装LED太阳能路灯灯杆，可用高空升降机让灯杆捆绑后吊起竖直，理好电缆，通过螺栓紧固将LED路灯灯杆跟路灯基座联接牢固，调整垂直度，如下图

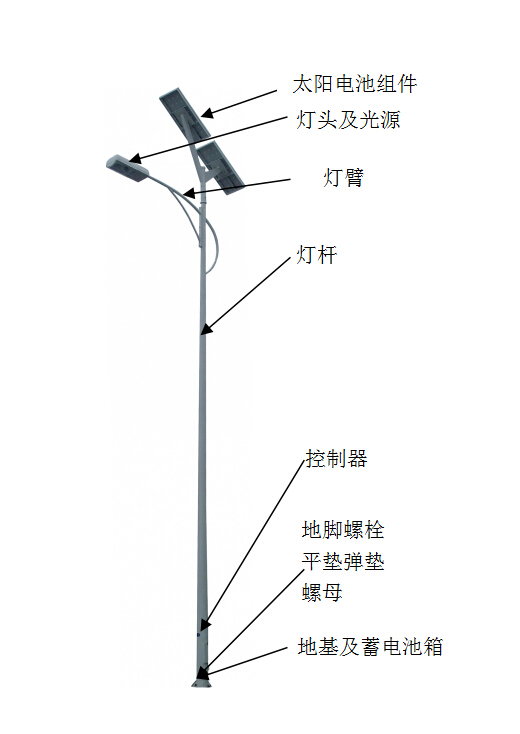

太阳能LED路灯灯杆安装图

　　步骤2：完成灯杆安装后，安装LED路灯线路部分，如：太阳能板、蓄电池、光源的电线接到控制器上，总体安装图如下：

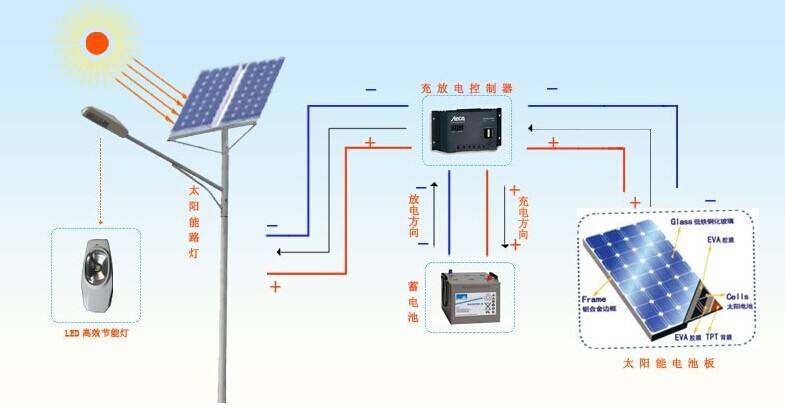

路灯总体安装图

　　步骤3：先将光源的电线直接连到蓄电池的电线上，看光源是否亮灯，可确定光源的电线的正负极(光源的正负极接反后光源不亮，不会损坏光源，可放心试灯)，然后将光源的正极电线接到控制器上有灯泡图示对应的红线上，将光源的负极接到控制器上有灯泡图示对应的黑线上，控制器接线安装，如下：

控制器接线安装图

　　步骤4：用万用表直流电压档检查出蓄电池出线的正负极，将蓄电池的正极电线接到控制器上有蓄电池图示对应的红线上，将蓄电池的负极电线接到控制器上有蓄电池对应的黑线上。

　　步骤5：用万用表直流电压档检查出太阳能板出线的正负极，将太阳能板的正极电线接到控制器上有太阳能板图示对应的红线上，将太阳能板的负极电线接到控制器上有太阳能板对应的黑线上。

　　步骤6：路灯控制器无需再进行调试，线路连接后会直接进入工作状态，因为在出厂时已经调试好程序和设置智能亮灯的时间。

　　注意事项：

　　LED太阳能路灯的蓄电池箱安装要能达到密封状态，穿线的防水管超过地面20CM，防止雨水渗透进入蓄电池箱内。太阳能板位置要选择合理，要确保尽可能长时间让太阳照射到，达到长时间充电状态。
